【导语】5月11日，全国首座地下330千伏变电站——西安朱雀（城南）330千伏变电站及送出线路工程正式投运。这座位于古都西安核心区域的“隐形电力心脏”，不仅解决了城市用电难题，更与1300年前的唐长安城遗址实现了跨越时空的对话。通过创新设计与文物保护技术的融合，该项目不仅成为能源升级的典范，也展现了古都西安在新时代的技术与文化传承。

5月11日

中国能建陕西院设计的

全国首座地下330千伏变电站

西安朱雀（城南）330千伏变电站及

送出线路工程建成投运

　　这座“隐形电力心脏”

　　不仅破解了城市核心区用电难题

　　更与1300年前的唐长安城遗址

　　展开了一场跨越时空的对话

　　隋大兴•唐长安城•第九横街

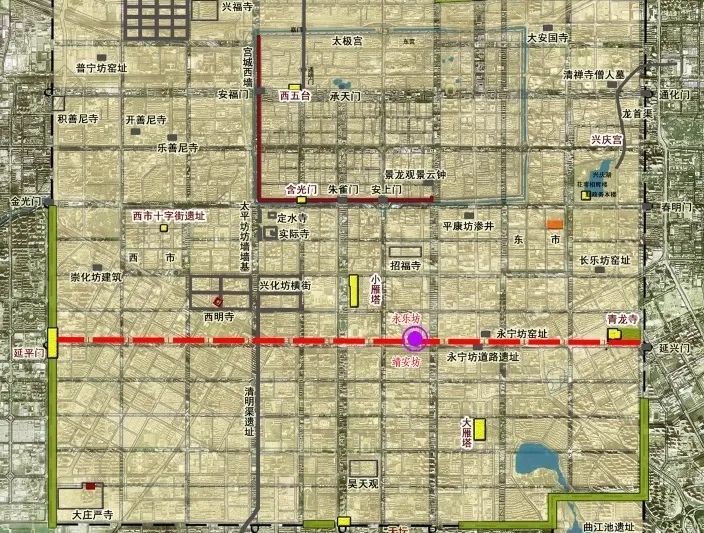

　　项目坐落于西安南北中轴线东侧的南二环和文艺路交界十字西北角，地处1300多年前的隋大兴•唐长安城•第九横街，属于唐长安城外郭城的街道系统，位于108坊的永乐坊与靖安坊之间。这里不仅是唐长安城交通与功能分区的骨干，唐代城市规划智慧、经济繁荣与文化开放的缩影，也是当时唐长安城的CBD。

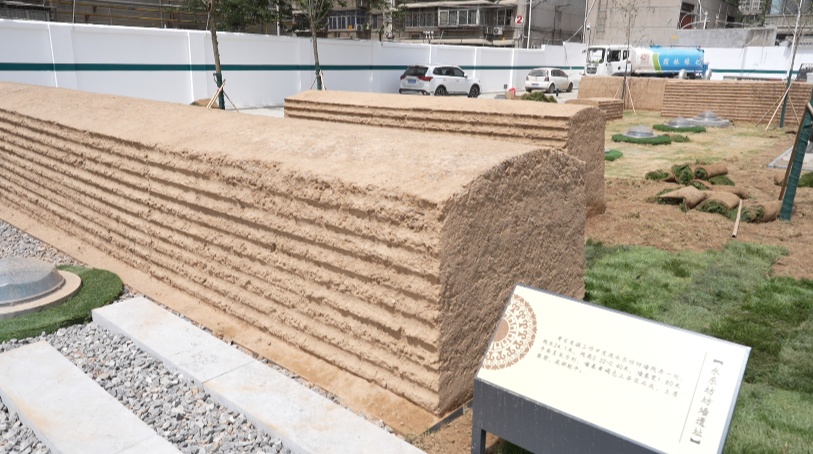

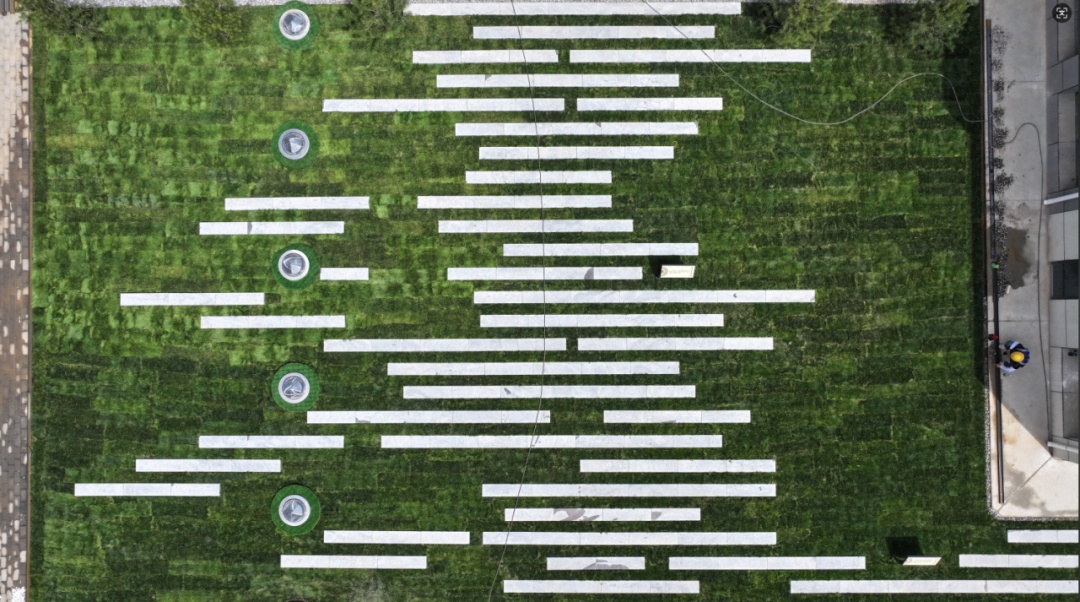

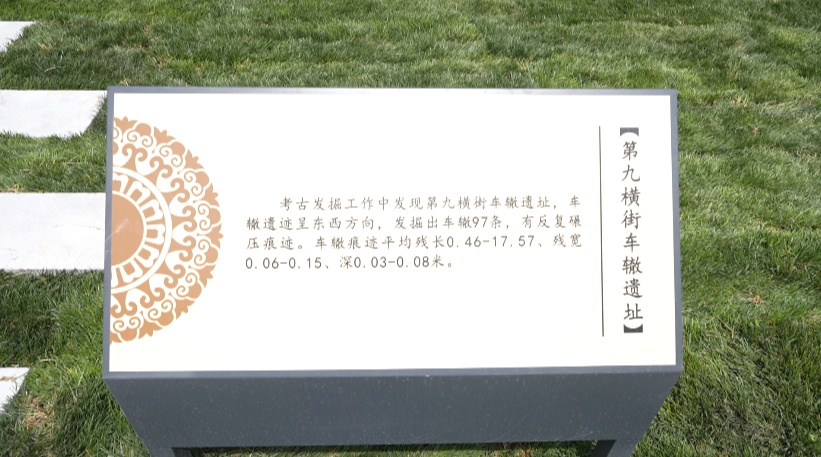

　　城南变电站地面采用“对标标识”方式，通过精准标注唐代坊墙边界、第九横街车辙及道路空间数据，将地下遗址的分布位置、走向与规模转化为可视化标识。这种设计既保护了文物层免受施工破坏，又以数据化复原技术将考古信息转译为公共可识别的图形语言，最终实现文物保护与变电站功能的无缝融合，为古都能源升级提供兼顾历史传承与能源革新的解决方案。

　　一端铭刻岁月和过往，一端照亮现实与未来。在这里，唐长安城的“干线交通路网”与现代“智能电力网”穿越千年时空对话。十三朝古都的灯火，既被历史夯土默默守护，也被现代科技精准点亮，从文物“保护”拓展至电力“创造”，推动“城市基因”演化新格局。

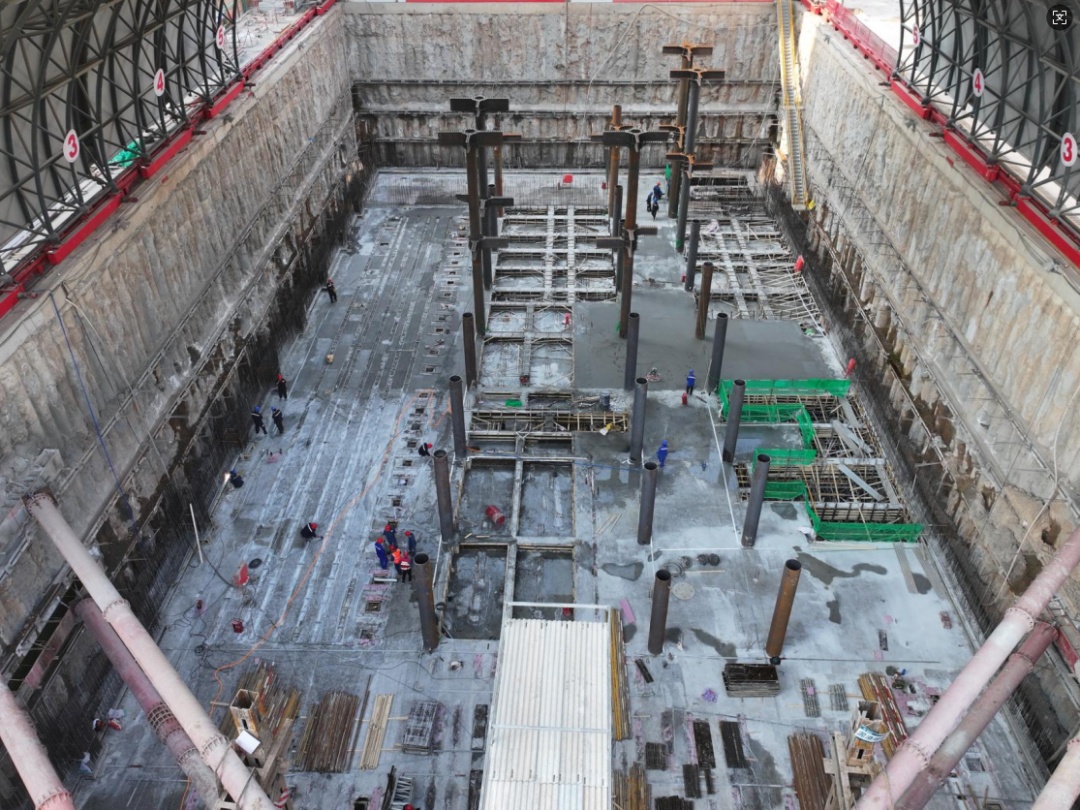

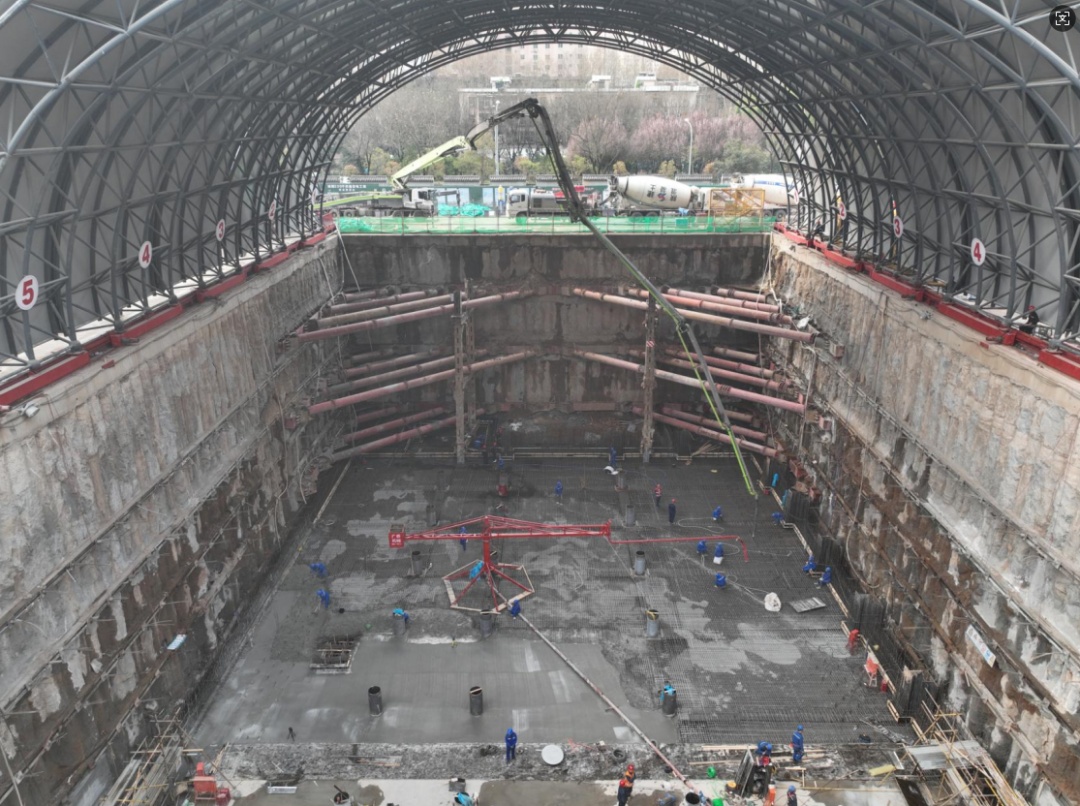

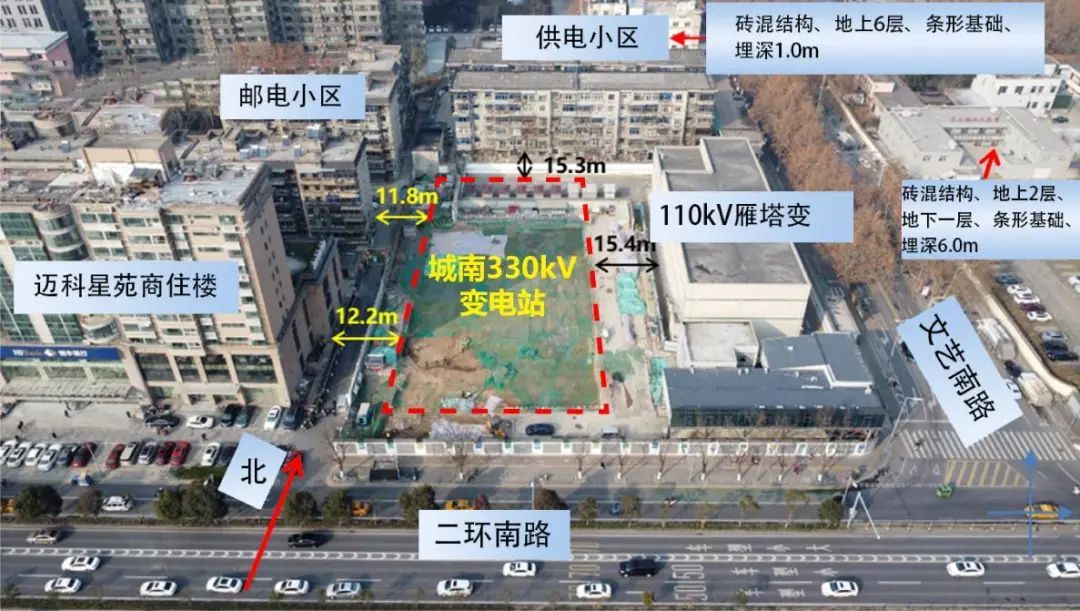

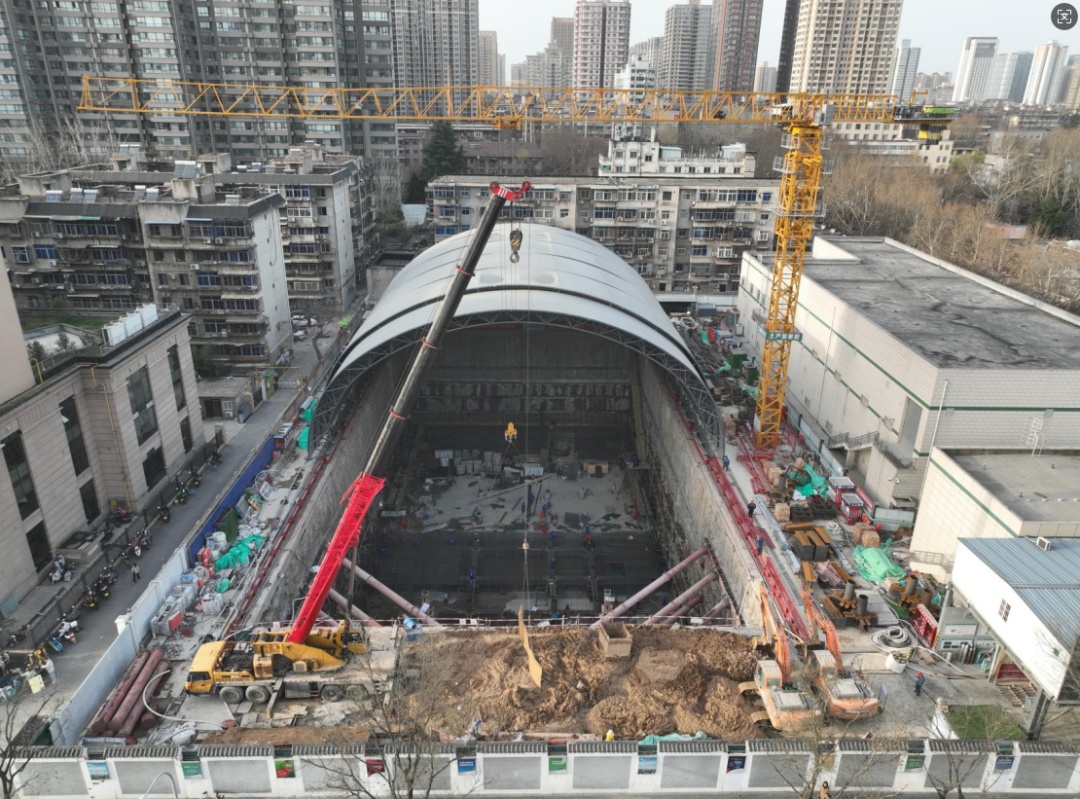

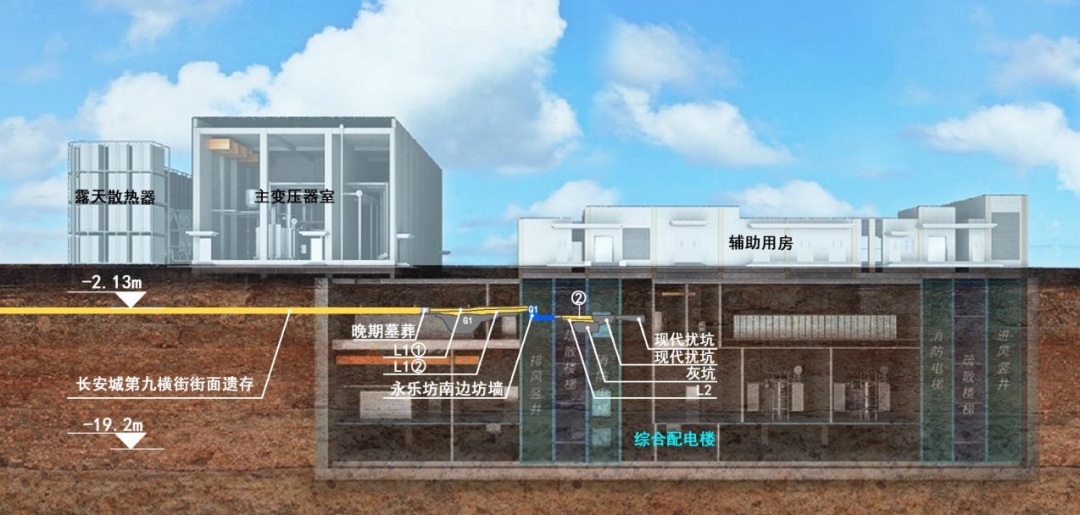

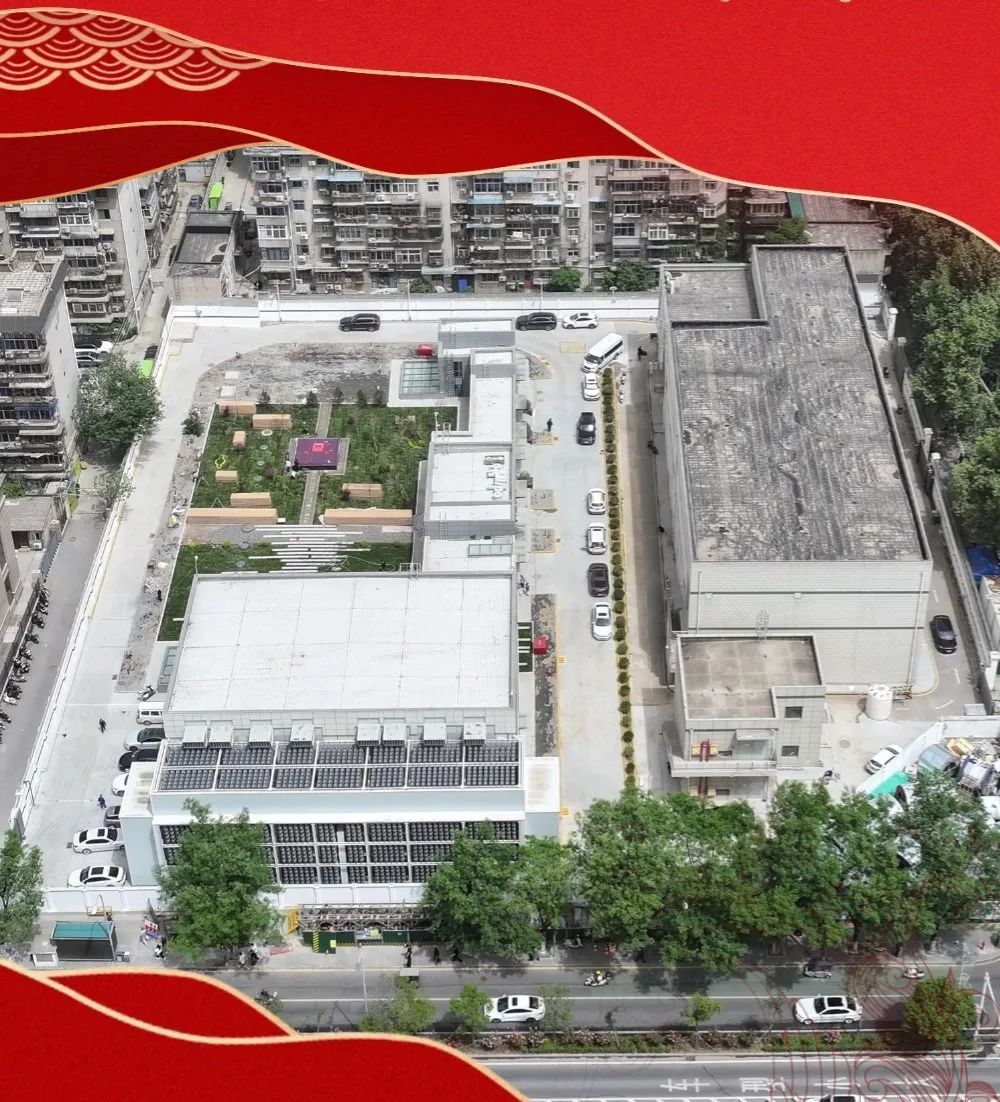

　　面对54米*95米的狭小场地，周边环绕多层建筑、西安二环南路交通繁忙和地下市政管廊环境复杂等问题，项目在地面一层布置主变压器和配套散热器，将其余高压设备全部“隐身”于地下三层。

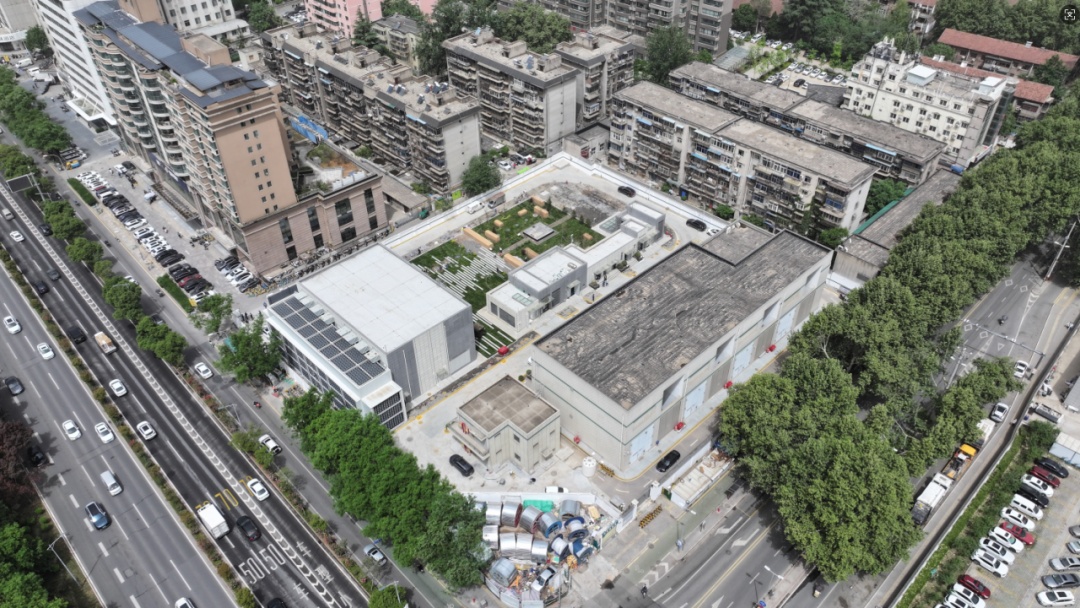

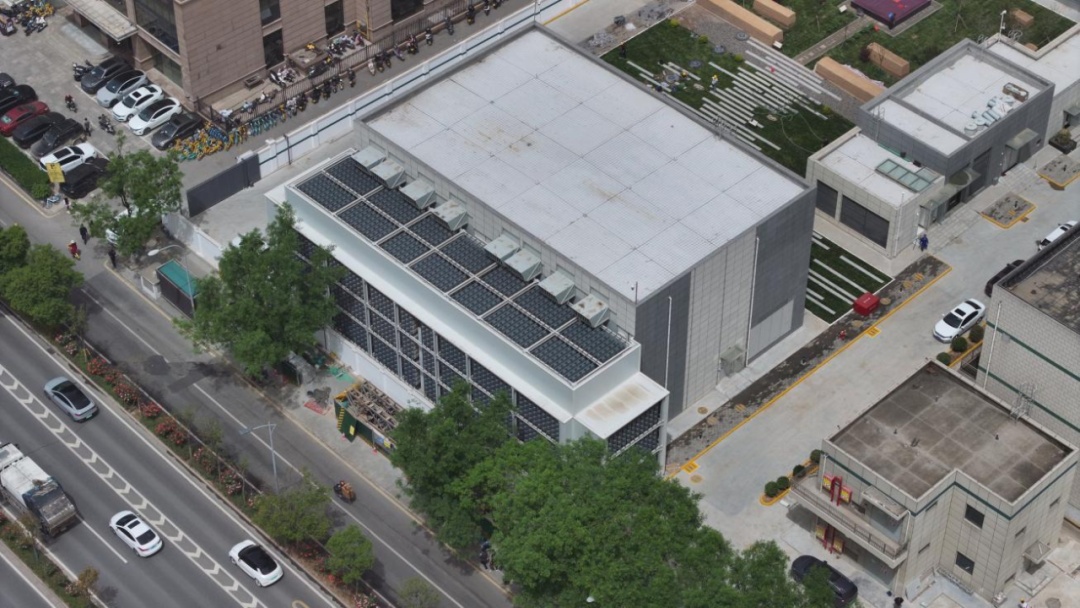

　　项目总建筑面积6855.59平方米，而地上面积仅占1051平方米，较同规模常规地上全户内变电站省下约5个篮球场的空间，契合西安市“口袋公园”理念。

　　项目通过向地下“借”空间，不仅解决了特大城市中心区供电能力瓶颈，更成为基础设施与人文、自然协同共生的标杆案例，为高密度城市负荷中心供电提供可持续方案。

　　西安朱雀（城南）330千伏变电站及送出线路工程合计38项（变电25项，线路13项）工程亮点，应用21项国内首次突破引领行业变革。

　　1.国内首台套试点应用

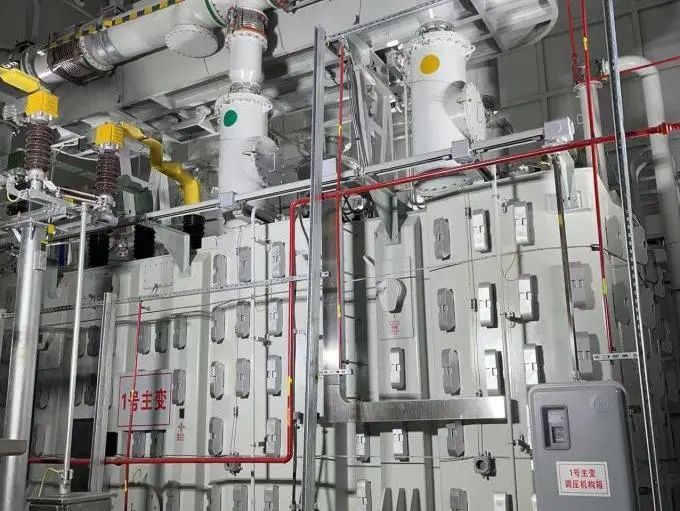

　　项目主变压器是国内首次采用330千伏/500兆伏安超大容量主变压器，为首台套试点应用工程，也是目前国内容量最大的330千伏自耦电力变压器。技术方案改进了屏蔽结构，具有损耗低、温升低、局放小、噪声低等特点。

　　2.国内首次融合布置革命

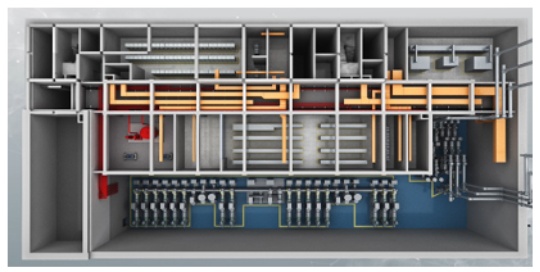

　　项目配电装置采用L形融合布置方式，将所有电压等级配电装置融合布置于同一间配电装置室内，节省设备布置占地面积约两个羽毛球场的占地，减少了监控、消防等附属设施的投入数量。

　　3.国内首次采用电缆水平进仓

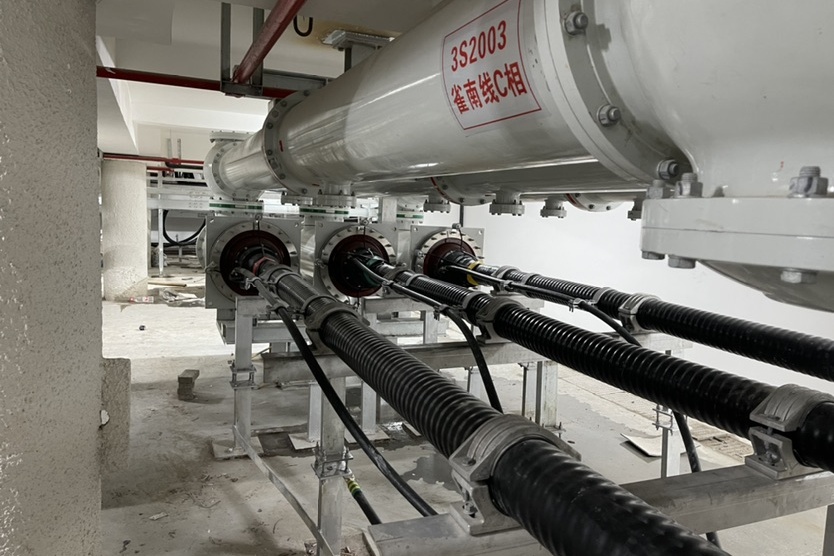

　　城南变电站项目创新性地将330千伏电力电缆与GIS电缆仓的对接方式调整为水平对接，使电缆夹层高度从4.5米降低至3米，减少了主体基坑的深度，降低施工难度、节约建设成本。

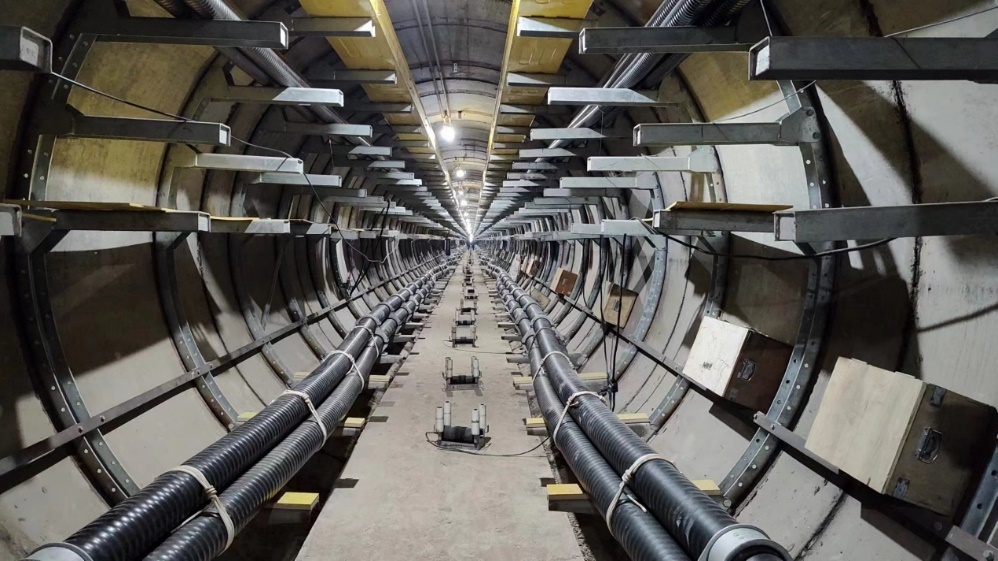

　　国内330千伏电力电缆首次采用水平蛇形敷设技术，充分利用横向空间，最大化提升了顶管隧道的空间利用率，保障了电缆走廊的宽度，为多电压等级电缆的协同敷设提供了新的解决方案，提升了工程的适应性和实用性。

　　4.国内首次智辅革命

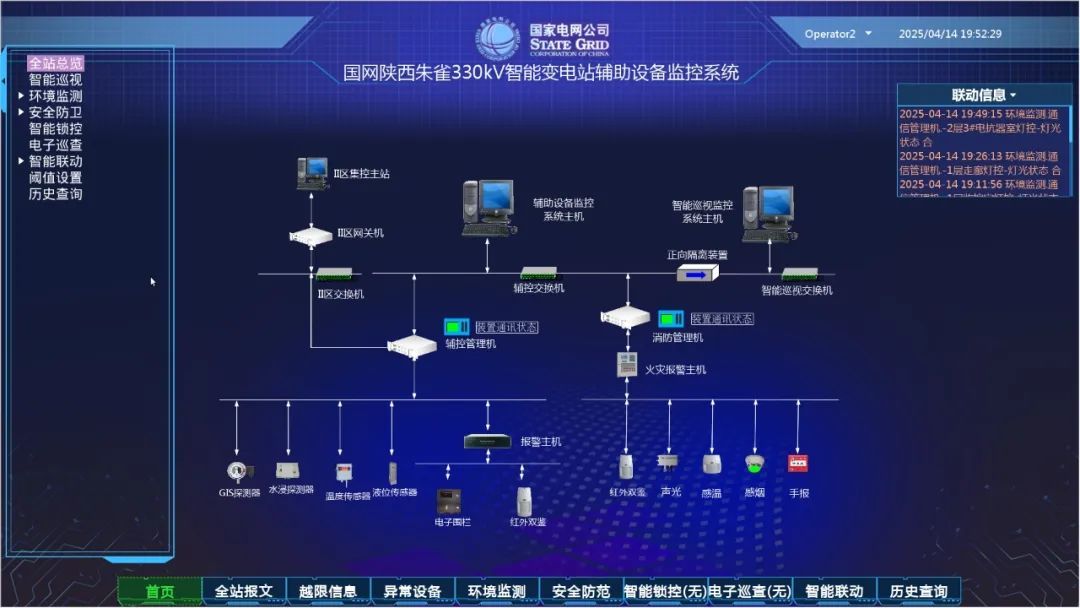

　　国内首座330千伏地下智慧型变电站综合管控系统创新构建了集成智能巡视、环境、安防、消防、七氟丙烷气体泄露在线监测和电气火灾监控等十余项子系统数据，形成设备状态全景感知、异常事件自主决策、应急操作智能联动的立体化管控体系，较传统变电站提升运维效率30%，故障响应时间大幅缩短。

　　5.国内首次体系革命

　　国内首次采用型钢混凝土复合结构体系，即型钢混凝土扶壁式外墙+钢管混凝土框架柱+型钢混凝土梁+钢筋混凝土梁的复合结构体系，解决结构体系与材料选型的难点，填补了地下变电站型钢混凝土复合结构体系研究及应用的空白，在结构设计史上是一次大胆的突破，引领地下主体结构体系研究的方向，属于国内首创。

　　灭火黑科技

　　高压细水雾+七氟丙烷+超细干粉，构建三维立体灭火系统，安全感爆棚。

　　静音之王

　　用声子晶体材料吸声，噪声低于65分贝，隔壁小区都听不见。

　　会呼吸的变电站

　　导光管引入自然光，通风系统自带余热回收，能耗直降40%。

　　十年磨一剑

　　古都的“隐形守护者”

　　9年设计优化+4年攻关建设

　　中国能建陕西院

　　用匠心铸就精品

　　这座深藏地下的“电力方舟”

　　不仅点亮了西安万家灯火

　　更是技术与人文交织的时代答卷

　　用创新破解城市核心区用电困局

　　以匠心守护历史文脉

　　实现电网建设与遗址保护的完美平衡
